Ремонт стартера ВАЗ своими руками
Сентябрь 27, 2020 – 06:07
Разборка статора с якорем
ремонт стартера вазСтартер ВАЗ – это мощный электродвигатель постоянного тока. Разные факторы, например, длительное удержание ключа в положении «запуск», могут привести к его сгоранию. Не работает стартер ВАЗ 2110, щелкает или вообще не крутит? Не спешите покупать новый, попробуйте его отремонтировать.

В руководстве по сервисному обслуживанию есть подробная инструкция по замене стартера, а также в ней Вы найдете схему и устройство стартера). Но как правило любой похожий процесс не обходится без трудностей, поэтому разберемся, как отремонтировать стартер на конкретном примере:

Снятие стопорного кольца стартера

Чтобы его вывести, пришлось поддевать плоской отверткой. После замены бендикса стартера, с трудом собрал кольца в обратном положении, но что-то оказалось не так. Оказалось, ограничительное кольцо имеет прорезь для стопорного и должно одеваться с противоположной стороны от бендикса.

Ремонт втягивающего реле стартера

Втягивающее реле стартера (маленькая фигня к которой провода цепляются, также его называют тяговым). Принцип его действия следующий:
От замка зажигания на катушки в металлическом корпусе подается 12v. Они втягивают якорь втягивающего реле (металлический грузил концом зацепленный за хвост бендикса). Одним концом он выгоняет бендикс, другим нажимает на рычаг внутри реле, который замыкает "+" контакт идущий от АКБ. Плюс передается щеткам которые заставляют крутиться якорь.стопорное кольцо стартера Шестеренками крутящий момент передают выдвинувшемуся бендиксу, таким образом, маховик крутится.

При снятии аккуратно, можно легко его сломать, выдернув контакты с обмотки. После откручивания нужно контакты нагревать паяльником, и снимать пластмассу с металлического корпуса. Особого смысла разбирать его нет. К катушкам не залезешь, они как будто залиты пластмассой. Поэтому, в этом случае рекомендуют зачищать медные контакты от рычага, и контакты от болтов. Также можно проверить тестером на наличие контактов.

тяговое реле стартераПроверка втягивающего реле стартера:

  1. Обычно "+" подают на плоский контакт от замка зажигания, а "—" на корпус.
  2. В альтернативном варианте иначе: "+" плоский контакт и минус на болт к стартеру (точнее на щетки установленные в большем корпусе). Должен проходить щелчок (незабываем засунуть внутрь якорь).
Таким образом, проверкой можно определить причину неисправности стартера. Например, плохой контакт можно исправить, накидав олова на шайбу удерживающую болт контакта.

Цена втягивающего реле стартера около 350р.

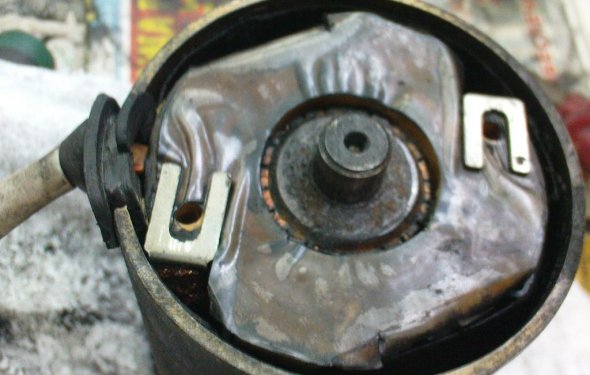

Разборка статора с якорем

Речь идет о корпусе с магнитами, внутри которого крутится медная обмотка. Тут есть тонкость в установке щеток. Сначала щетки ни как не хотели умещаться в отверстии держателя, чтобы удерживать якорь. Решение есть, в том же сервисном руководстве, и нужно было всего засунуть щетки в отверстия.
Цена якоря статора около 800р.
Цена щеток стартера 160рублей/комплект 4шт.

Советы по ремонту стартера

  1. Перед снятием стартера не забудьте отключить АКБ, иначе будет много искр. Плюсовой контакт от АКБ следует обмотать.
  2. Использовать перчатки, будет много смазки.
  3. Щетка держатель нового образца лучше тем, что не надо гнуть железяки. Ее пружины держат пластмассовые защелки. Для "заряда" щеток подойдет головка на 22.
  4. Для проверки стартера на АКБ в машине, потребуются длинные провода (штатные короткие).
Купить стартер Вы всегда можете в интернет-магазинах (раздел "Запчасти").
олово на шайбе держатель щеток стартера (Новый и старый) Картон от нового в помойку Сместив с головки слегка постукивая
