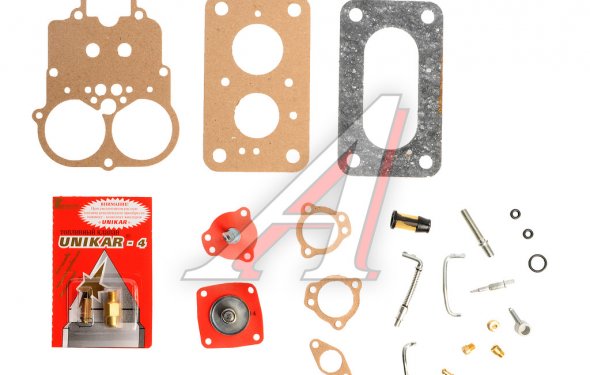

Ремкомплект Карбюратора Ваз 2107

Перед прочтение данного материала натоятельно советую вас проичтать статю Карбюратор это просто. Послее ее прочтения вы поймете принципы работы карбюратора и понять устройство Озона вам будет намного проще. В данной статье рассматривает карбюратор Озон ДААЗ 21, в данный момент на прилаках магазинов да и у многих под капотом находится Озон ДААЗ 21-20 отличается он от первого только отсутствием экономайзера ХХ и микровыключателя. Так же из ДААЗ 21 можно легко сделать 21-20 и обратно, надо всеголишь прикрутить/открутить иккрик и экономайзер.

Схема карбюратора «Озон»: 1 - винт регулировки хода впускного клапана ускорительного насоса; 2 - крышка карбюратора; 3 - топливный жиклер переходной системы второй камеры; 4 - воздушный жиклер переходной системы; 5 - воздушный жиклер эконостата; 6 - топливный жиклер эконостата; 7 - главный воздушный жиклер второй камеры; 8 - эмульсионный жиклер эконостата; 9 - пневмопривод дроссельной заслонки второй камеры; 10 - малый диффузор; 11 - жиклеры; 12 - нагнетательный клапан ускорительного насоса; 13 - распылитель ускорительного насоса; 14 - воздушная заслонка; 15-главный воздушный жиклер первой камеры; 16- жиклер пускового устройства; 17-автоматическое пусковое устройство; 18 - воздушный жиклер холостого хода; 19 - топливный жиклер холостого хода; 20 - игольчатый клапан подачи топлива; 21 - топливный фильтр; 22 - штуцер подвода топлива; 23 - поплавок; 24 - винт заводской подстройки системы холостого хода; 25 - главный топливный жиклер первой камеры; 26 - регулировочный винт состава рабочей смеси; 27 - регулировочный винт качества рабочей смеси; 28 - дроссельная заслонка первой камеры; 29 - корпус поплавковой камеры; 30 - дроссельная заслонка второй камеры; 31 - корпус дроссельных заслонок; 32 - эмульсионная трубка; 33 - главный топливный жиклер второй камеры; 34 - перепускной клапан ускорительного насоса; 35 - впускной клапан ускорительного насоса; 38 - рычаг Описание конструкции На автомобилях ВАЗ-2104, ВАЗ-2105 и их модификациях устанав¬ливался карбюратор «Озон» модели ДААЗ 21. Карбюратор «Озон» — эмульсионного типа, двухкамерный, с падающим потоком. Он имеет одну сбалансированную поплавковую камеру, две главных дозирующих системы, обогатительное устройство (эконостат) во второй камере, автономную систему холостого хода с экономайзером принудительного холостого хода (ЭПХХ), переходные системы первой и второй камер, диафрагмеяный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода...
