Газобаллонное оборудование автомобиля
Август 28, 2017 – 21:23

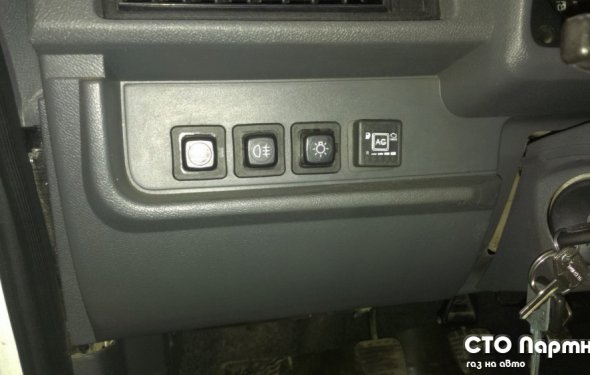

ГБО на Zaz Tavriya pick-up

В данной статье поговорим про газобаллонное оборудование для автомобиля, рассмотрим схему установки ГБО, из чего состоит и как работает.

Классификация газобаллонного оборудования

ГБО 1 поколения
Механические системы с вакуумным управлением, которые устанавливают на бензиновые карбюраторные автомобили.

ГБО 2 поколения
Механические системы, дополненные электронным дозирующим устройством, работающим по принципу обратной связи с датчиком содержания кислорода (лямбда-зонд). Они устанавливаются на автомобили, оснащенные инжекторным двигателем и катализатором.

ГБО 3 поколения
Системы, обеспечивающие распределенный синхронный впрыск газа с дозатором-распределителем, который управляется электронным блоком. Газ подается во впускной коллектор с помощью механических форсунок, которые открываются за счет избыточного давления в магистрали подачи газа.

Установка ГБО третьего поколения на инжекторные автомобили отличается тем, что вместо бензоклапана для отсечения подачи бензина используется эмулятор форсунок. Когда подается газ, этот эмулятор имитирует работу бензиновых форсунок, чтобы штатный компьютер не перешел в аварийный режим. По этой же причине нужно устанавливать эмулятор лямбда-зонда.

ГБО 4 поколения
Системы распределенного последовательного впрыска газа с электромагнитными форсунками, которые управляются более совершенным электронным блоком. Отличаются тем, что газ подается непосредственно во впускной коллектор через специальные газовые форсунки. Они управляются собственным электронным блоком управления, который синхронизирует свою работу со штатным контроллером и одновременно выполняет функции эмулятора.

ГБО 5 поколения
Главное отличие в том, что газ поступает в коллектор не в испаренном состоянии, а в жидком. При изготовлении оборудования 5-го поколения используется элементная база, которая принципиально отличается от предыдущих. Одним из таких отличий является, устанавливаемый в баллонах насос, благодаря которому на газовые форсунки подается жидкий газ.

Новая конструкция не требует применения редуктора-испарителя, вместо которого устанавливается регулятор давления, обеспечивающий постоянное давления газа в магистрали, которое на 5 бар выше, чем в баллонах. Благодаря такому уровню рабочего давления, тепло, генерируемое двигателем, не вызывает образование пара в трубках.

Основные компоненты газобаллонного оборудования

Редуктор-испаритель служит для подогрева смеси пропан-бутана, ее испарения и снижения давления до величины, близкой к атмосферному давлению.

Газовый редуктор разработан для малолитражных автомобилей с объемом двигателя до 1, 6 л. Благодаря своей компактности легко помещается в подкапотном пространстве автомобиля. Может иметь вакуумное либо электронное управление.

Электромагнитный газовый клапан служит для перекрытия газовой магистрали при стоянке или работе двигателя на бензине. Снабжен фильтром для очистки топливной смеси.

Электромагнитный бензиновый клапан в карбюраторных автомобилях отсекает подачу бензина при работе двигателя на газу. В инжекторных автомобилях его функции выполняет эмулятор форсунок.
