Замена Вкладышей Коренных Подшипников Нива

Симптомы:Пониженное давление в системе смазки, глухие металлические стуки в двигателе.

Возможная причина: поврежден коленчатый вал или его вкладыши.

Инструменты: набор гаечных ключей, набор отверток, микрометр.

1. Установите автомобиль на смотровую яму или эстакаду, после чего снимите минусовой провод с клеммы АКБ.

2. Демонтируйте с автомобиля поддон картера двигателя.

4. Демонтируйте крышку привода распределительного вала вместе с уплотнительной прокладкой, после чего снимите цепь со звездочки-шкива коленчатого вала.

5. Пометьте взаимоположение шатунов и их крышек, а также взаимоположение крышек коренных подшипников относительно блока цилиндров двигателя.

6. Используя торцевой ключ «на 14», открутите две гайки, крепящие крышку шатуна.

7. Демонтируйте крышку шатуна вместе с вкладышем.

8. Отделите от коленвала остальные шатуны, а затем сдвиньте их по направлению вверх. После этого извлеките вкладыши из шатунов и из их крышек.

9. Используя торцевой ключ «на 17», ослабьте затяжку болтов, которые крепят крышки коренных подшипников коленчатого вала двигателя.

10. Открутите два крепежных болта, а затем снимите крышку заднего коренного подшипника коленвала. Обратите внимание, что в проточках, выполненных в задней опоре коленчатого вала, установлены два упорных полукольца. Переднее кольцо (обозначено «А» на прилагающемся фото) изготовлено из сталеалюминия, а заднее (обозначено «Б») – из металлокерамики. Данные кольца можно извлечь, для чего необходимо нажать на их концы с помощью тонкой отвертки.

11. Открутите болты остальных крышек коренных подшипников, одновременно придерживая коленчатый вал двигателя от падения. Далее поочередно демонтируйте крышки и извлеките коленчатый вал из картера. Обратите внимание, что все вкладыши крышек, кроме третьей, установлены в постелях коренных подшипников вала и имеют проточку.

Также следует помнить, что на крышках подшипников выполнены метки, обозначающие их порядковые номера (отсчет начинается от носка коленвала; метки обращены к левой стороне блока цилиндров двигателя). Пятая крышка имеет две метки, которые разнесены по краям.

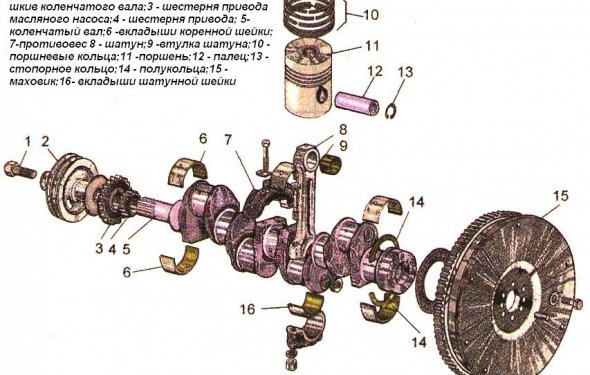

12. Для того чтобы заменить вкладыши, выньте сначала вкладыши из шатуна, а затем из блока цилиндров извлеките коренные вкладыши.

13. Осмотрите коленчатый вал: на шейках и на щеках не должны присутствовать повреждения. При выявлении дефектов коленвал подлежит срочной замене.
