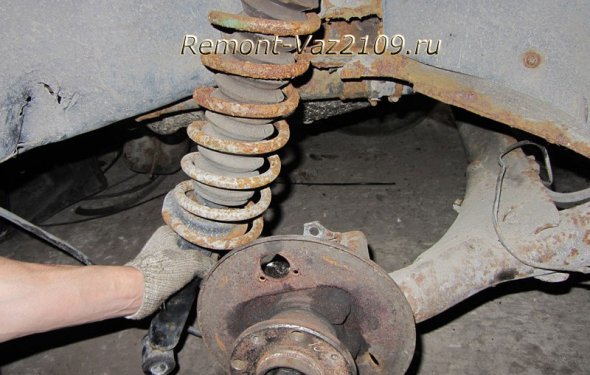

замена задних стоек и пружин

Назначение, конструкция и работа отбойников

Отбойник амортизатора (буфер сжатия) предназначен для уменьшения ударов в подвеске при максимальных нагрузках и выполняют лишь роль упругого механического ограничителя, предотвращающего металлические удары (верно для любого автомобиля, будь – то ВАЗ или иномарка). Буферы работают на большем протяжении хода подвески (например, на ВАЗ 2110 почти на половине хода) и такие отбойники влияют на упругую характеристику подвески.

Пенополиуретановый отбойник работает совместно с пружиной и помогает ей при высоких нагрузках, предотвращая пробои подвески. Отбойник вступает в работу на ходе сжатия подвески и сжимается вместе с пружиной аккумулируя энергию удара. Работая совместно с пружиной отбойник обеспечивает прогрессивную характеристику сжатия подвески – то есть с увеличением обжатия он увеличивает свою жесткость. Так в конце хода сжатия подвески нагрузка, которую испытывает отбойник даже больше чем нагрузка на пружину.

Влияние отбойника на комфорт движения автомобиля и другие потребительские свойства

Упругая характеристика отбойника зависит от двух факторов – формы отбойника и плотности материала. Отбойники на разные автомобили различаются как формой, так и высотой.

Отбойник отливается из пенополиуретана и его жесткость зависит от плотности полимера. На фото приведены два разных отбойника разной жесткости под большим увеличением.

Хорошо видно, что более мягкий (слева) отбойник имеет рыхлую структуру, в то время как более жесткий (справа) имеет большую плотность, размер пузырька меньше.

Неправильный выбор отбойника может привести или к пробоям подвески при максимальных нагрузках, либо наоборот, если он чрезмерно жесткий, превратить автомобиль в табуретку (точно также, как и неправильный подбор пружин).

Эксплуатация и дефекты

Жесткость отбойника изменяется в эксплуатации, так при низких температурах отбойник становится жестче, кроме того на жесткость детали влияет старение материала и попадание на него эксплуатационных жидкостей. Со временем структура материала отбойника начинает разрушаться (лопаются перемычки между пузырьками) и отбойник уменьшает свою жесткость. Как результат более частые и более жесткие удары на пробой в подвеске.

Если отбойник испытывал постоянные перегрузки (например, работал с просевшей пружиной), то он может разрушиться.

Очень часто причиной разрушения буфера сжатия (отбойника) является эксплуатация с просевшими или заниженными пружинами. В таком случае отбойник постоянно нагружен весом автомобиля, при осмотре видно что отбойник касается стойки и несет на себе часть нагрузки пружины (схема).
