Генератор Ваз 2114 Ремонт

Генератор 2110 - деталь без которой эксплуатация автомобиля невозможна. Проверка его состояния должна производиться каждое ТО (15тыс.км.). Если в процессе диагностики генератора были выявлены замечания, их нужно в срочном порядке устранить. Рассмотрим, как самостоятельно снять генератор, а также разобрать его (снять регулятор напряжения, диодный мост и подшипники).

Замена генератора ВАЗ 2110

Перед тем, как снять генератор нужно отсоединить "минусовой" провод от аккумулятора и приготовить ключ "на 10" и "на 13". После этого:

1. Отсоединить провод возбуждения генератора.
2. Отвернуть гайку крепления проводов к выводу "В+", используя ключ "на 10".
3. Снять провода вывода "В+".

Снять ремень генератора, отвернуть регулировочный болт и фиксирующую гайку. Затем:

1. Снять натяжную планку генератора.
2. Отвернуть гайку нижнего крепления генератора с помощью ключа "на 13".
3. Снять болт крепления.
4. Снять генератор "десятки".

Установка генератора производиться в обратной последовательности

Снятие регулятора напряжения генератора

После снятия генератора выполняется замена реле-регулятора (регулятор напряжения):

1. Отжать 3 пружинных фиксатора, и снять защитный кожух диодного моста генератора.
2. Отвернуть 2 винта крепления регулятора напряжения, используя крестовую отвертку.
3. Отсоединить от вывода реле-регулятора колодку с проводом и снять его.

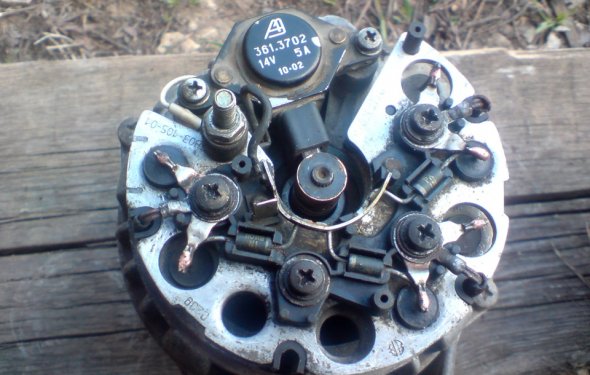

Снятие диодного моста с генератора

Чтобы снять выпрямительный блок (диодный мост генератора) потребуется накидным ключ "на 8", торцевой "на 10" и крестовая отвертка:

1. Отвернуть 3 болта, которые соединяют выводы обмоток статора с блоком выпрямителей (1) используя накидной ключ "на 8", и еще 1 болт, держащий диодный мост (2). Запомните, как установлены изолирующие и упорные шайбы.
2. Отогнуть в сторону провода выводов обмотки статора.
3. Отвернуть винт крепления конденсатора с помощью крестовой отвертки.
4. Снять диодный мост вместе с конденсатором. Отвернуть 2 гайки контактного болта, используя торцевой ключ "на 10". Снять с болта дистанционную и изолирующие втулки, снять болт из диодного моста и с контактного болта наконечник конденсатора.

Замена переднего и заднего подшипников генератора

Чтобы снять подшипники генератора потребуется торцевой ключ "на 8", плоская отвертка, головка "на 27", большой рожковый ключ, а также глубокая головка "на 19":

1. Перед снятием передней и задней крышек генератора, следует пометить маркером их расположение.
2. Отвернуть 4 болта с помощью торцевого ключа "на 8".
3. Раздвинуть крышки генератора, используя плоскую отвертку.
4. Отсоединить заднюю крышку от передней вместе с обмоткой статора.

Снятие и установка переднего подшипника генератора:

1. Чтобы снять передний подшипник генератора нужно приложить к нему подходящий предмет, например, головку "на 27". Затем выбить его с помощью ударов молотка.
2. Смазываем посадочное место подшипника.
3. Установка переднего подшипника осуществляется при помощи старого. Прикладываем его сверху и аккуратно забиваем подшипник по кругу.
4. Передний подшипник генератора установлен.
