Ваз 21083 Ремонт

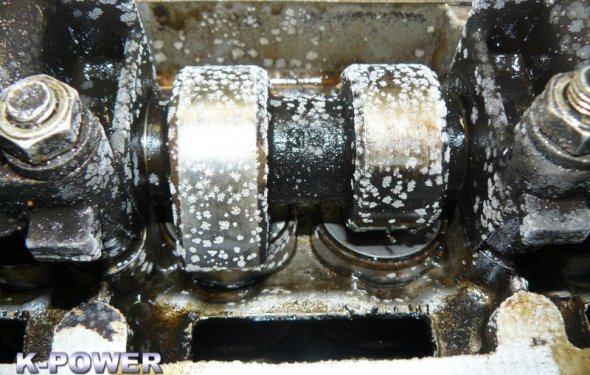

![Ремонт ГБЦ 21083, нюансы](http://www.kiskom.ru//img/k_power_remont_gbc_21083_nuansi.jpg)
![Схема включения очистителя и омывателя фар на автомобилях с монтажным блоком 21-60 ВАЗ 21083](/img/shema_vklucheniya_ochistitelya_i_omivatelya_far.jpg)
ВАЗ-21083 Схемы ЭЛЕКТРООБОРУДОВАНИЯ:
- цепи, защищяемые предохранителями
- расположение предохранителей в монтажном блоке
- типы и расположение ламп
- локальные схемы
Схема включения очистителя и омывателя фар на автомобилях с монтажным блоком 21-60
Рис. 1
1. Очистители фар
2. Электромагнитный клапан включения омыва фар
3. Электродвигатель омывателя
4. Монтажный блок
5. Выключатель зажигания
6. Переключатель наружнего освещения
7. Переключатель очистителей и омывателя фар
К1. Реле включения очистителей фар
А. Порядок условной нумерации штекеров в колодаках очистителей фар и заднего стекла
Б. К выводу "30" генаратора
В случае применения отдельного выключателя для включения очистителей фар, напряжение к нему подается от вывода "8" колодки Х3 монтажного блока, а второй вывод выключателя соединяется с выводом "16" колодки Х2 монтажного слока.
Типы и расположения ламп ВАЗ
Рис. 2
1. Лампа габаритного света в блок-фаре А12-4-1
2. Лампа переднего указател поворота в блок-фаре А12-21-3
3. Боковой указатель поворота А12-5-2
4. Лампа освещения прикуривателя АМН12-3-1
5. Лампа стоп-сигнала в заднем фонаре А12-21-3
6. Лампа указателя поворота в заднем фонаре А12-21-3
7. Лампа противотуманного света в заднем фонаре А12-21-3
8. Лампа габаритнего света в заднем фонаре А12-10
![Схема соединений монтажного блока 2114-3722010-60 ВАЗ 21083](/img/shema_soedineniy_montazhnogo_bloka_2114_3722010_60_vaz.jpg)
![Электронная схема соеденинений комбинации приборов с бортовой системой контроля выпуска до 1996 г. (вид сзади) ВАЗ 21083](/img/elektronnaya_shema_soedenineniy_kombinacii_priborov_s.jpg)
![Расположение реле и предохранителей в монтажном блоке 2114-3722010-60 ВАЗ 21083](/img/raspolozhenie_rele_i_predohraniteley_v_montazhnom.jpg)
![Монтажный блок типа 17.3722 ВАЗ 21083](/img/montazhniy_blok_tipa_173722_vaz_21083.jpg)
