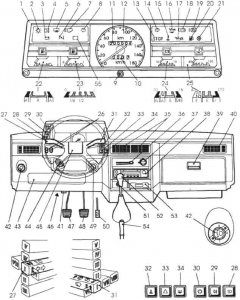

Расположение органов управления и приборов показано на рис 5.

1. – комбинация приборов (комбинация приборов с ЖКИ – см. Приложение 15);

2. – контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения;

3. – контрольная лампа заряда аккумуляторной батареи. Загорается красным светом при включении зажигания и гаснет сразу же после пуска двигателя. Если лампа горит при работающем двигателе, что указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность генератора;

4. – контрольная лампа включения противотуманных огней. Загорается оранжевым светом;

5. – контрольная лампа включения обогрева стекла двери задка. Загорается оранжевым светом (при наличии элемента обогрева стекла двери задка);

6. – контрольная лампа, сигнализирующая о закрытом положении воздушной заслонки карбюратора при вытянутой кнопке управления воздушной заслонкой (при наличии выключателя в кнопке);

7. – контрольная лампа включения дальнего света фар. Загорается синим светом;

8. – контрольная лампа левого поворота. Мигает зеленым светом;

9. – кнопка сброса показаний счетчика суточного пробега. Сброс осуществляется нажатием кнопки (устанавливается в зависимости от комплектации). Внима- ние! Но избежание поломки шестерен счетчика суточного пробега запрещается пользоваться кнопкой сброса показаний счетчика при движении автомобиля.

10. – шкала счетчика суточного пробега (устанавливается в зависимости от комплектации);

11. – суммирующий счетчик пройденного пути;

12. – шкала спидометра;

13. – табло «STOP». Загорается красным светом при включении зажигания одновременно с лампами 3 и 17. После пуска двигателя табло и лампы должны гаснуть. Загорание табло одновременно с одной из ламп 15, 16, 17, 18 и 20 свидетельствует о неисправности системы и необходимости ее устранения. Без устранения неисправности при горении одной из ламп 15, 16, 17 и 18 – движение запрещено;

14. – контрольная лампа правого поворота. Мигает зеленым светом;

15. – контрольная лампа уровня охлаждающей жидкости в расширительном бачке. Загорается красным светом при понижении уровня жидкости в бачке ниже метки «Min» Устанавливается в зависимости от комплектации, если установлен датчик;
