Ваз Карбюратор

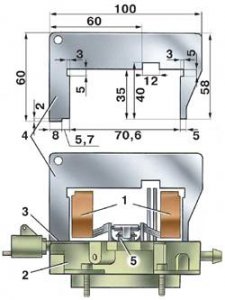

В данной статье будет говориться о том, как установить уровень топлива в поплавковой камере. Начну с того, что объясню, для чего нужен уровень, его главная задача это обеспечивать правильную установку, рабочих элементов запорного устройства. Проверяется правильность нахождения поплавка 1 калибром 4, для чего его нужно установить перпендикулярно крышке 2, не забудьте про прокладку 3, которую нужно держать горизонтально вверх поплавками.

Как производится регулировка пускового устройства ?

Если повернуть рычаг 4 управляющий воздушной заслонкой 5 против часовой стрелки до отказа, воздушная заслонка полностью закроется из- за воздействия пружины 7. В том случае, если заслонка не закрывается нужно устранить причину заедания.

Как только воздушная заслонка будет полностью закрыта, нужно нажать до упора на шток 3 пускового устройства. В результате чего, воздушная заслонка 5 будет открываться на 3, 0 мм. При необходимости нужно регулировать зазор винтом 2.

Если воздушная заслонка полностью закрыта, то дроссельная заслонка 12 1-ой камеры будет приоткрыта на 1, 1 мм.

Регулировка холостого хода карбюратора 010 выполняется винтами.

1 – винт, регулирующий количества смеси;

2 – винт, регулирующий состав смеси;

3 – уплотнительное кольцо;

4 – заглушка регулировочного винта.

Регулировка холостого хода двигателя происходит так..

Элементы позволяющие произвести регулировку холостого хода: винт регулирующий состав смеси, а так же винт 1 регулирующий количество смеси. Винт 2 закрывается заглушкой 4. Чтобы добраться до него, понадобится сломать заглушку. Регулировка холостого хода должна происходить на двигателе прогретом до рабочей температуры, 90–95° С, так же не забудьте проверить правильность регулировки механизма газораспределения, проверить полностью ли открыта воздушная заслонка и правильно ли установлен угол опережения зажигания.
